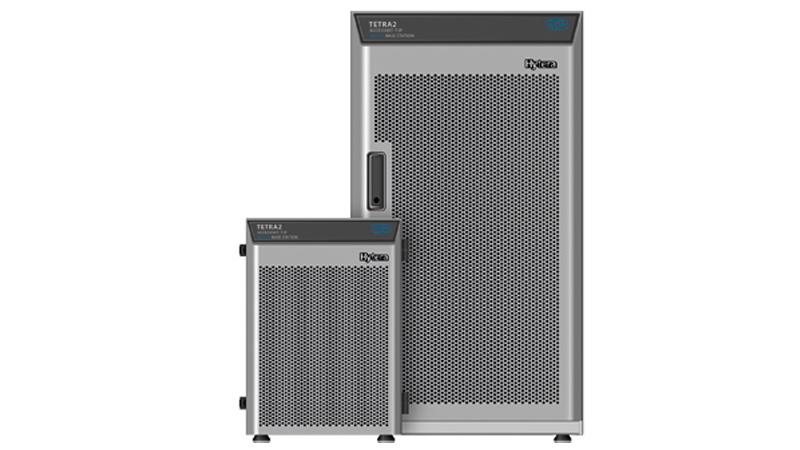

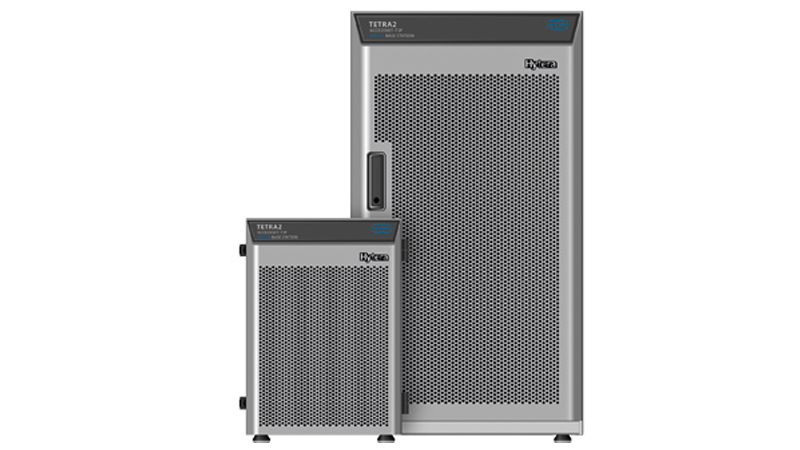

DIB-R5-TETRA2 / TEDS bázis állomás
Megbízható rádió lefedettség és nagy sebességű TEDS adatátvitel
- DIB-R5 advanced – moduláris és rugalmas bázisállomás maximum nyolc vivőre
- DlB-R5 compact – kompakt, kétvivős verzió integrált hibrid kombájnerrel. A rendkívül alacsony helyigény és a normál 19" rackba szerelés lehetősége a telepítés költségeit csökkenti és telephelyre szállítást is egyszerűsíti.
Alaptulajdonságok
- 25 W TETRA 1 /PSK és 10 W TEDS/QAM az antenna csatlakozónál
- Az adóvevő akár TETRA 1/PSK akár TEDS/QAM üzemmódra programozható
- Maximum 150 kHz RF rádiós sávszélesség TETRA Enhanced Data Service (TEDS) számára
- Szofisztikált rádiós elosztó rendszer három utas diverzitivel
- A DIB-R5 advanced-ben motoros hangolású üregrezonátor
- Szoftverfrissítések
- GNSS/GPS nélküli működés esetén IP alapú óraszinkronizálás (PTP)
- Opcionálisan teljes redundancia (kontroller, adóvevő, tápegység)
- Széles üzemi hőmérséklet tartomány (-30°-tól +55°-ig)
- Központi csomópontok nélküli, elosztott kapcsolási architektúra támogatása
- Teljes funkcionalitás szigetüzemben
- Minden konfigurációs paraméter állítható távolról
- Szofisztikált zavardetektálás
- Üzem közbeni csere lehetősége a kontroller és az adóvevő esetében
DIB-R5 advanced
A DIB-R5 advanced bázisállomás moduláris és rugalmas felépítéssel rendelkezik. Főbb összetevői a Csatorna egység (adóvevők), a Bázisállomás Vezérlőegység, a tápegység és a rádiófrekvenciás elosztó és szűrő egység. A kapacitás igénytől függően egytől négyig terjedő számú maximum nyolc vivőre.
A kapacitási igényektől függően akár 4 csatorna egység helyezhető el egy rack szekrényben. A kapacitás 8 vivőig bővíthető egy további rack szekrény segítségével. Minden alkatrész könnyen hozzáférhető és helyettesíthető. Az RF és a tápkábel a rack szekrény tetején van csatlakoztatva.
DlB-R5 compact
DlB-R5 compact – kompakt, kétvivős verzió integrált hibrid kombájnerrel. A rendkívül alacsony helyigény és a normál 19 collos rackba szerelés lehetősége a telepítés költségeit csökkenti és telephelyre szállítást is egyszerűsíti.
Alkalmazás a DIAMANT beltéri rádiós rendszerben
A DIAMANT beltéri rádiós rendszer egy intelligens megoldás, - beltéri felhasználás esetére - a közbiztonsági erők számára egy tökéletesen megbízható rádiókommunikáció biztosítására. Ebben a megoldásban a DIB-R5 biztosítja a rádiós lefedettséget. További információ a DIAMANT beltéri rádiósrendszerről a B-SCHMITT oldalán található.
Általános adatok | |
Adóteljesítmény (antenna csatlakozó) | 44 dBm π/4-DQPSK modulációval 40 dBm QAM modulációval |
Vevő | Tripla diverzitás |
Érzékenység | -119 dBm statikus (BER 4%) -113 dBm dinamikus (TU50 [TCH 7.2, BER 4%]) -110 dBm dinamikus (Class B) -108 dBm dinamikus (Class A) pi/4DQPSK-val |
Szinkronizáció | GNSS (GPS, Galileo, Glonass) GNSS nélkül is lehetséges a működés PTP-vel |
Gerinchálózat | IP E1 opcionális |
Digitális riasztási csatlakozó | 16 bemenet 4 kimenet |
Antenna csatlakozó TX | 7/16“ |
Antenna csatlakozó RX | 3*7/16“ |
Helyi hálózati csatlakozó | RJ45 |
Környezeti adatok | |
Működési hőmérséklet tartomány | -30 °C - +55 °C |
Tárolási hőmérséklet tartomány | -40 °C - +70 °C |
Relatív páratartalom | 5 % - 85 % (nem kicsapódó pára) |
DIB-R5 advanced | |
Méretek (H x SZ x V) | 600 mm x 1200 mm x 600 mm |
Súly | maximum 161 kg A súly függ a mindenkori konfigurációtól. |
Teljesítmény felvétel | 1500 W, 4 vivő esetén (44 dBm antennacsatlakozónál) |
DIB-R5 compact | |
Méretek (H x SZ x V) | 450 mm x 640 mm x 540 mm |
Súly | 60-80 kg A súly függ a mindenkori konfigurációtól. |
Teljesítmény felvétel | 850 W 2 vivő esetén (44 dBm az antennacsatlakozónál) |
Opciók | |
Redundáns kontroller | |
Duplexer | TX és RX jelek kombinálása |
Minden műszaki információt a gyár határozott meg a vonatkozó szabványokkal összhangban. A változás jogát fenntartjuk a folyamatos fejlesztéseknek megfelelően. | |
