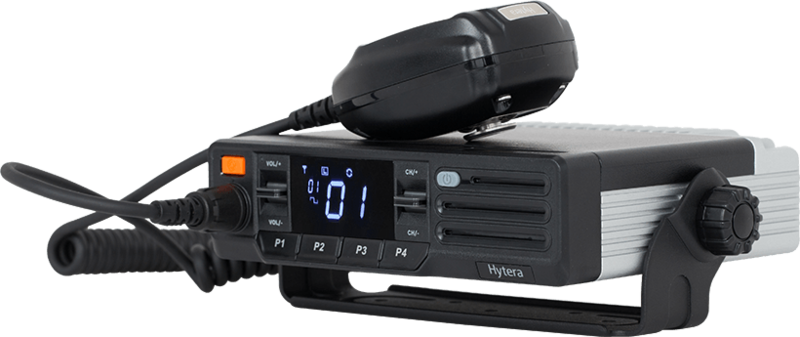

MD615

DMR mobil rádió

Az MD615 tökéletes első rádió a DMR kommunikáció világában.

Robusztus kialakítása és tiszta hangátvitele révén ez a kompakt mobil rádió bármely alkalmazási forgatókönyvben használható. A különböző interfészek és a Bluetooth-kapcsolat biztosítja az optimális használhatóságot.


Analóg és digitális mobil rádió (kettős mód)

Mind az analóg, mind a digitális csatornák konfigurálhatók az MD615-tel. Könnyedén válthat az analóg és a digitális csatornák között. Az "A&D Auto Detect" funkcióval a rádió egyidejűleg figyeli az analóg és digitális üzemmódokat, és automatikusan reagál a megfelelő módban. Ez rendkívül egyszerű migrációt tesz lehetővé az analógról a digitálisra.



Nagy- és állítható kimenő teljesítmény

Az MD615 programozható, az adóteljesítmény 1 W és 25 W közötti értékre állítható. Az MD615 nagyobb kimeneti teljesítményű változatai jelentősen bővíthetik kommunikációs tartományukat.


GPS-modul és Bluetooth-funkció (opcionális)

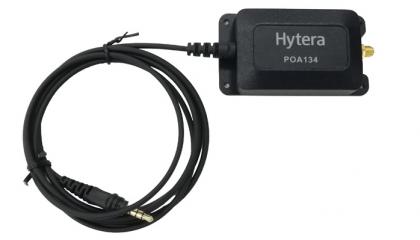

A GPS általi helymeghatározás az opcionális külső GPS modul segítségével lehetővé teszi a pozícióellenőrzést és a valós idejű megjelenítést az AVL alkalmazásban. A Bluetooth opcióval a rádió vezeték nélküli kapcsolatot hozhat létre különböző Bluetooth-tartozékokkal.



Robusztus és kompakt

Az MD615 robusztus külső kialakítású, amely megfelel a katonai szabványoknak, és kompakt burkolattal védett az IP54 szerinti por és nedvesség behatolás ellen.


FUNKCIÓK

  • Analóg kódolás
  • A rádió vezérlése API-n keresztül
  • Sokoldalú hangszolgáltatások
    Egyéni hívás, csoport hívás, közlemény hívás, segélyhívás, adathívás
  • Frissíthető szoftver

Alapfunkciók:

  • Analóg és digitális módok
  • Előre programozott szöveges üzenetek
  • Automatikus cellaválasztás (roaming) az IP többoldalú rendszerekben (opcionális licenc)
  • Keresés
  • GPS (opcionális)
  • Biztonsági funkciók:
  • Vészhelyzeti riasztás
  • Vészhívó gomb
  • Alap titkosítás (40/128/256 bit)
  • Prioritásos megszakítás (választható)
  • Aktiválás / deaktiválás (opcionális licenc)
  • GPS értesítések
  • Speciális audio funkció: az audio hangok előkiemelése és utóelnyomása





Képgaléria

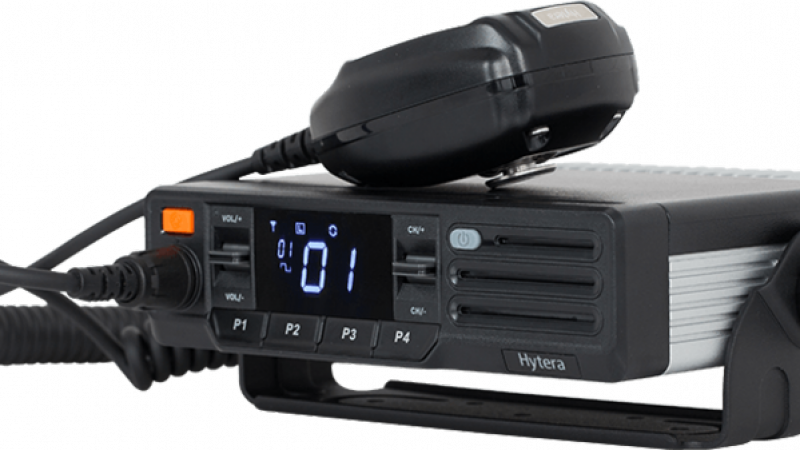

MD615


Specifikáció
A csomag tartalma
Általános adatok
Frekvencia tartomány
VHF: 136 – 174 MHz
UHF: 400 – 470 MHz
Támogatott működési módok
ƒ
  • DMR Tier II (ETSI TS 102 361-1/2/3)
  • ƒƒSimulcast
  • ƒƒAnalóg
Csatorna szám
48 (16 csatorna zónánként)
Zónák száma
3
Csatorna kiosztás
12.5 / 25 kHz (analóg)
12.5 kHz (digitális)
Üzemi feszültség
13.6 ± 15% VDC
Max. energiafogyasztás
(készenléti állapotban)
≤ 0.3 A
Max. energiafogyasztás
(vétel közben)
≤ 1 A
Max. energiafogyasztás
(adás közben)
1 W: ≤ 3 A
5 W: ≤ 5 A
25 W: ≤ 8 A
45 W: ≤ 12 A
Frekvenia stabilitás± 0.5 ppm
Antenna impedancia
50 Ω
Méret (H × Sz × V)
164 × 43 × 150 mm
Súly
1100g
LCD kijelző
220 x 176 pixel, 262.000 szín, 2.0 inch, 4 sor

Adó
Adóteljesítmény
VHF: 1 – 25 W / 5 – 50 W
UHF: 1 – 25 W / 5 – 45 W
Moduláció
11 K0F3E  12.5 kHz
16 K0F3E  25 kHz
4FSK digitális moduláció
12.5 kHz (csak adat): 7K60FXD
12.5 kHz (hang és adat): 7K60FXW
Interferáló jelek és harmónikusok
-36 dBm < 1 GHz
-30 dBm > 1 GHz
Löket korlát
±2.5 kHz  12.5 kHz
±5.0 kHz  25 kHz
Elektronikus zajok
40 dB  12.5 kHz
45 dB  25 kHz
Szomszéd csatorna szelektivitás
60 dB  12.5 kHz
70 dB  25 kHz
Audió érzékenység
+1 dB  -3 dB
Névleges torzítás
≤ 3%
Digitális vocoder típus
AMBE++

Vevő
Érzékenység (analóg)
0.3 μV (12 dB SINAD)
0.22 μV (typical) (12 dB SINAD)
0.4 μV (20 dB SINAD)
Érzékenység (digitális)
0.3 μV / BER 5%
Szomszéd csatorna szelektivitás
TIA-603
ETSI
60 dB  12.5 KHz / 70 dB  25 KHz
60 dB  12.5 KHz / 70 dB  25 KHz
Intermoduláció
TIA-603
ETSI
70 dB  12.5/25 kHz
70 dB  12.5/25 kHz
Zavaró válasz elnyomás
TIA-603
ETSI
90 dB
84 dB
Elektronikus zajok
40 dB  12.5 kHz
45 dB  25 kHz
Névleges audió teljesítmény
4 W  16 Ω (külső)
8 W  8 Ω (belső)
Maximális audió teljesítmény6 W  16 Ω (külső)
12 W  8 Ω (belső)
Névleges torzítás
≤ 3 %
Audió érzékenység
+1 dB  -  -3 dB
Csatornán kívüli sugárzás
< -57 dBm

Fizikai ellenállóság
Működési hőmérséklet tartomány
-30 °C  +60 °C
Tárolási hőmérséklet tartomány
-40 °C  +85 °C
ESD
IEC 61000-4-2 (4 szint)
± 8 kV (kontakt)
± 15 kV (levegő)
Por és víz elleni védelem
IP54
Ütés és rázkódás ellenállás
MIL-STD-810 C/D/E/F/G
Relatív páratartalom
MIL-STD-810 C/D/E/F/G


Minden technikai információt a gyárban határoztunk meg a vonatkozó előírásokkal összhangban. A változtatás jogát fenntartjuk a folyamatos fejlesztés alapján.



  • MD615 rádió
  • Tápkábel
  • Szerelőkészlet kerettel
  • Biztosíték
