PD795 Ex (ATEX)

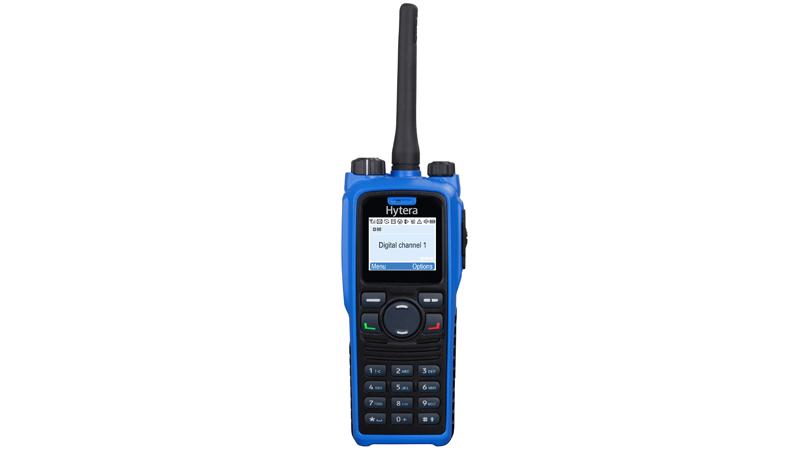

Hytera PD795 Ex - ATEX kézi rádió
Világelső gyújtószikramentes DMR kézi rádió.
A PD795 Ex kézi rádió megfelel az ETSI DMR szabványnak, európai ATEXdirektíváknak, FM, IEC szabványoknak és kiemelkedően robusztus kialakítása megbízható kommunikációt biztosít veszélyes környezetben, legyen szó például robbanásveszélyes gázról, vagy éghető porról.
Tartósság
A PD795 Ex kézi rádió megfelel minden európai ATEX direktíva elvárásának, IEC és FM szabványnak. Ezen felül MIL-STD-810C/D/E/F/G szabványoknak, por és vízállósága pedig az IP67-es előírásnak. Ezért is megbízható és biztonságos a PD795 Ex még veszélyes környezetben is.
Üzemzavar biztos működés
Alacsonyabb védelmi szinttel rendelkező akkumulátorok, vagy kiegészítők azonnal riasztást eredményeznek, így ilyen jellegű hiba nem fordulhat elő.
Műanyag tokozat
A rádió és az akkumulátor egy műanyag házba vannak zárva, úgy, hogya belső érintkezőket ne érhesse veszélyes, robbanékony gáz, vagy por.
Nagy keménységű LCD védelem
A nagy keménységű LCD védőburkolat erősen karcálló és ellenállna még egy 1kg-os kalapácsütésnek is.

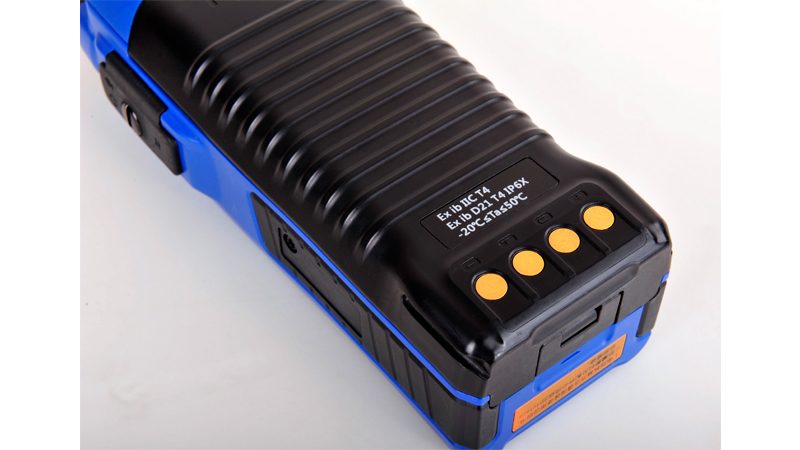

Innovatív akkumulátor reteszt
A szabadalmaztatott akkumulátor zár biztosítja, hogy az akkumulátor még akkor sem eshet ki, ha a rádiót egy kemény felületre ejtik.
Alap tartozék az integrált GPS
Integrált GPS-ének köszönhetően a PD795 Ex helyzeti információt küldhet a diszpécser központnak. A diszpécserek ezen információkat felhasználva alkalmazhatják olyan funciókhoz, mint pl. a geo-kerítés, rádió lokalizáció, vagy a készülék követése.
Különböző digitális és analóg módok
A hagyományos digitális (DMR Tier II) és analóg mód mellett a PD795 Ex működtethető DMR Tier III, "Simulcast" és MPT 1327-ben.
Por- és vízálló
A PD795 Ex por- és vízálló az IP67-es szabványnak megfelelően, így ellenáll akár egy 1m-es vízoszlop nyomásának 30 percen keresztül.
Bővíthető szoftver
A bővíthető szoftvernek köszönhetően új funkciók válnak elérhetővé. Firmware változtatásával más-más digitális és analóg működési módok válnak anélkül elérhetővé, hogy új rádiót kellene vásárolni.
További funkciók
- Különböző analóg és digitális működési módok
- Egyéni hívás csoport hívás, mindenki hívása, vészhívás
- GPS funkciók (adatok fogadása és küldése)
- Adatszolgáltatások (szöveges üzenet, csoportos szöveges üzenet, rádióvezérlése "API"-n keresztül)
- Különböző analóg módok támogatása (HDC1200, DTMF, "2-tone" és "5-tone"), Squelch/hanghívás, CTCSS/CDCSS
- Kiegészítő szolgáltatások: rádió ellenőrzése, távoli monitorozás, vészhívás, rádió engedélyezése / letiltása
- Különböző nyelvi beállítások elérhetőek
- Egy gombnyomásos funkciók (pl. szöveges üzenet, hanghívás, kiegészítő szolgáltatások)
- Szkennelés
- Automatikus "Roaming" több átjátszós IP rendszerben
- 40bit-es titkosítás, vagy opcionálisan akár AES128 és AES256
ATEX tanúsítvány
Minden robbanásveszélyes környezetben használt rádióknak meg kell felelnie az Európai Unió ATEX irányelveknek. A PD795 Ex megfelel a következő ATEX irányelveknek:
ATEX gáz elleni védelem: II 2 G Ex ib IIC T4
II - eszközcsoport (gázok, gőzök, köd és por)
2 - eszköz kategória, védelmi szint: nagyon magas
G - robbanásveszélyes atmoszféra (gáz, gőz, köd)
Ex - robbanás elleni védelem, ATEX és IECEx-tanúsítvány
ib - Belső biztonsági védelem, kimenő teljesítmény és felszíni hőmérséklet korlátozva
IIC - Robbanáscsoport (Acetilén, hidrogén)
T4 - hőmérsékleti osztály, maximálisan megengedett felületi hőmérséklet: 135 ˚C
ATEX por elleni védelem: II 2 D Ex ib IIIC T120°C
II - eszközcsoport (gázok, gőzök, köd és por)
2 - eszköz kategória, védelmi szint: nagyon magas
D- robbanásveszélyes atmoszféra (por)
Ex - robbanás elleni védelem, ATEX és IECEx-tanúsítvány
ib - Belső biztonsági védelem, kimenő teljesítmény és felszíni hőmérséklet korlátozva
IIIC- Robbanáscsoport IIIC (szénpor, fémpor)
T120 - hőmérsékleti osztály, maximálisan megengedett felületi hőmérséklet: 120 ˚C
ATEX védelem bányászati alkalmazásra: I M2 Ex ib I
I- eszközcsoport (bányászat)
M2 - eszköz kategória: metán és pormethane and dust, védelmi szint: nagyon magas
Ex - robbanás elleni védelem, ATEX és IECEx-tanúsítvány
ib - Belső biztonsági védelem, kimenő teljesítmény és felszíni hőmérséklet korlátozva
I - Robbanáscsoport I (metán)
Képgaléria
Specifikáció
A csomag tartalma
Általános adatok | |
Frekvencia tartomány | VHF: 136 - 174 MHz UHF: 400 - 470 MHz |
Támogatott működési módok |
DMR Tier III az ETSI TS 102 361-1/2/3/4 szabvány szerint |
Csatorna szám | 1024 |
Zónák száma | 64 (mindegyik akár 16 csatornával) |
Csatorna kiosztás (analóg) | 12.5 / 20 / 25 kHz |
Csatorna kiosztás (digitális) | 12.5 kHz |
Üzemi feszültség | 7.4 V (névleges) |
Szabvány akkumulátor | 1800 mAh (lítium-ion akkumulátor) |
Akkumulátor üzemidő (analóg) (5-5-90 működési ciklus, magas sugárzási teljesítmény, szabvány akkumulátor) | kb. 13 óra |
Akkumulátor üzemidő (digitális) (5-5-90 működési ciklus, magas sugárzási teljesítmény, szabvány akkumulátor) | kb. 15 óra |
Frekvencia stabilitás | ±1.5 ppm |
Antenna impedancia | 50 Ω |
Méret (H × Sz × V) (szabvány akkumulátorral, antenna nélkül) | 141 x 55 x 39 mm |
Súly (antennával és szabvány akkumulátorral) | 495 g |
LCD kijelző | 1,8 hüvelyk, 160 x 128 pixel, 65.535 szín |
Adó | |
Adóteljesítmény | VHF/UHF: 1 W |
Moduláció | 11K0F3E 12.5 kHz 14K0F3E 20 kHz 16K0F3E 25 kHz |
4FSK digitális moduláció | 12.5 kHz (csak adat): 7K60FXD 12.5 kHz (adat és hang): 7K60FXW |
Interferáló jelek és harmónikusok | -36 dBm < 1 GHz -30 dBm > 1 GHz |
Löket korlát | ±2.5 kHz 12.5 kHz ±4.0 kHz 20 kHz ±5.0 kHz 25 kHz |
Elektronikus zajok | 40 dB 12.5 kHz 43 dB 20 kHz 45 dB 25 kHz |
Szomszéd csatorna szelektivitás | 60 dB 12.5 kHz 70 dB 20/25 kHz |
Audió érzékenység | +1 dB -3 dB |
Névleges torzítás | ≤ 3% |
Digitális vocoder típus | AMBE+2™ |
Vevő | |
Érzékenység (analóg) | 0.3 μV (12 dB SINAD) 0.22 μV (typical) (12 dB SINAD) 0.4 μV (20 dB SINAD) |
Érzékenység (digitális) | 0.3 μV / BER 5% |
Szomszéd csatorna szelektivitás TIA-603 ETSI | 60 dB 12.5 kHz / 70 dB 20 és 25 kHz 60 dB 12.5 kHz / 70 dB 20 és 25 kHz |
Intermoduláció TIA-603 ETSI | 70 dB 12.5/20/25 kHz 65 dB 12.5/20/25 kHz |
Zavaró válasz elutasítás TIA-603 ETSI | 70 dB 12.5/20/25 kHz 70 dB 12.5/20/25 kHz |
Elektronikus zajok | 40 dB 12.5 kHz 43 dB 20 kHz 45 dB 25 kHz |
Névleges audió teljesítmény | 0.5 W |
Névleges torzítás | ≤ 3 % |
Audió érzékenység | +1 dB -3 dB |
Csatornán kívüli sugárzás | < -57 dBm |
Fizikai ellenállóság | |
Működési hőmérséklet tartomány | -20°C +50°C |
Tárolási hőmérséklet tartomány | -40°C +85°C |
ESD | IEC 61000-4-2 (4 szint) ± 8 kV (kontakt) ± 15 kV (levegő) |
Por és víz elleni védelem | IP67 |
Ütés és rázkódás ellenállás | MIL-STD-810 C/D/E/F/G |
Relatív páratartalom | MIL-STD-810 C/D/E/F/G |
Robbanás védelem | Gáz: II 2G Ex ib IIC T4 Por: II 2D Ex tb IIIC T120°C IP5x Bánya: I M2 Ex ib I |
GPS | |
Első pozíció meghatározás (TTFF) hideg indítás | < 1 perc |
Első pozíció meghatározás (TTFF) meleg indítás | < 10 másodperc |
Vízszintes pontosság | < 10 méter |
Minden technikai információt a gyárban határoztunk meg a vonatkozó előírásokkal összhangban. A változtatás jogát fenntartjuk a folyamatos fejlesztés alapján. | |
- PD795 Ex kézi rádió
- Lítium-ion akkumulátor (1800 mAh)
- Töltő
- Kapcsolóüzemű tápegység töltőhöz, 100 - 240 VAC - 12 VDC / 1 A
- Alap antenna:
VHF 147 - 160 MHz (AN0153H04)
UHF 400 - 470 MHz (AN0435H02) - Csuklópánt
- Övcsipesz
- Használati utasítás
