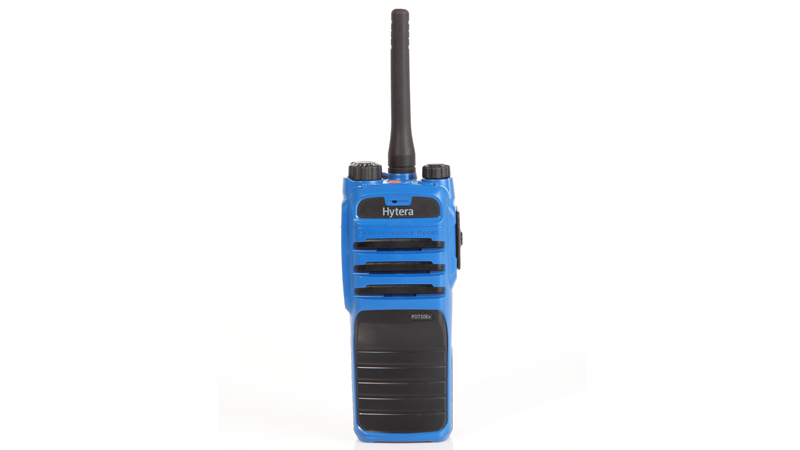

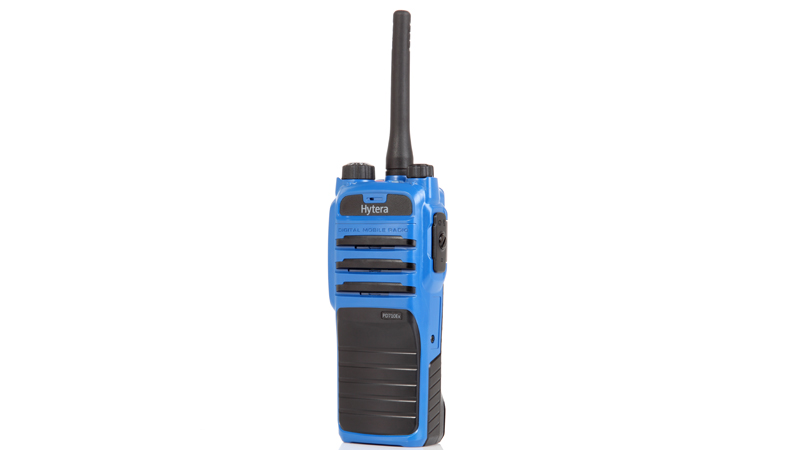

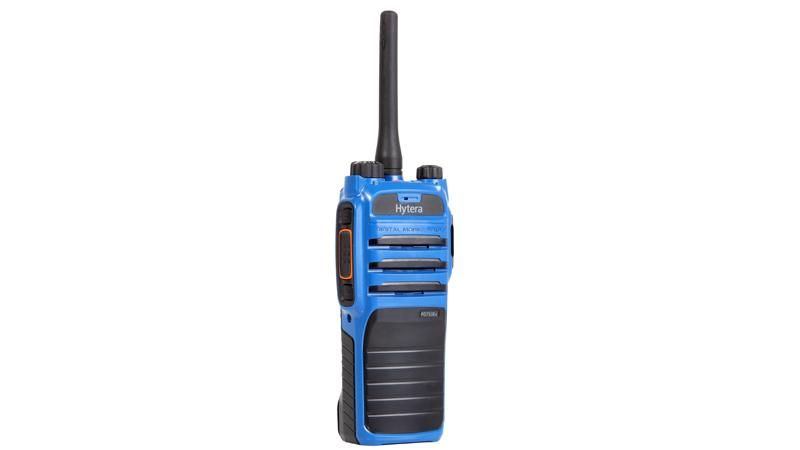

PD715 Ex (ATEX)
Hytera PD715 Ex - ATEX rádió
Megbízható DMR kommunikáció veszélyes környezetben.
A rádiók sokak számára nélkülözhetetlen eszköz, azoknak pedig, akik robbanó gázok, vagy gyúlékony por által veszélyeztetett környezetben, esetleg a bányában dolgoznak, a biztonság nagyon fontos szerepet játszik.
A Hytera PD715 Ex kézi rádiója kiváló teherbíró képességével és biztonságosságával ilyen környezetben is megbízható kommunikációt tesz lehetővé. Ezeken felül pedig megfelel minden európai ATEX direktívának, FM és IEC szabványnak.
Tartósság
A PD715 Ex kézi rádió megfelel minden európai ATEX direktíva elvárásának, IEC és FM szabványnak. Ezen felül MIL-STD-810C/D/E/F/G szabványoknak, por és vízállósága pedig az IP67-es előírásnak. Ezért is megbízható és biztonságos a PD715 Ex még veszélyes környezetben is.
Üzemzavar biztos működés
Alacsonyabb védelmi szinttel rendelkező akkumulátorok, vagy kiegészítők azonnal riasztást eredményeznek, így ilyen jellegű hiba nem fordulhat elő.
Műanyag tokozat
A rádió és az akkumulátor egy műanyag házba vannak zárva, úgy, hogya belső érintkezőket ne érhesse veszélyes, robbanékony gáz, vagy por.
Innovatív akkumulátor reteszt
A szabadalmaztatott akkumulátor zár biztosítja, hogy az akkumulátor még akkor sem eshet ki, ha a rádiót egy kemény felületre ejtik.
Alap tartozék az integrált GPS
Integrált GPS-ének köszönhetően a PD715 Ex helyzeti információt küldhet a diszpécser központnak. A diszpécserek ezen információkat felhasználva alkalmazhatják olyan funciókhoz, mint pl. a geo-kerítés, rádió lokalizáció, vagy a készülék követése.
Bővíthető szoftver
A bővíthető szoftvernek köszönhetően új funkciók válnak elérhetővé. Firmware változtatásával más-más digitális és analóg működési módok válnak anélkül elérhetővé, hogy új rádiót kellene vásárolni.
További funkciók
- Különböző analóg és digitális működési módok, mint például hagyományos DMR, MPT, XPT, trönkölt DMR
- Egyéni hívás csoport hívás, mindenki hívása, vészhívás
- GPS funkciók (adatok fogadása és küldése)
- Adatszolgáltatások (szöveges üzenet, csoportos szöveges üzenet, rádióvezérlése "API"-n keresztül)
- Különböző analóg módok támogatása (HDC1200, DTMF, "2-tone" és "5-tone"), Squelch/hanghívás, CTCSS/CDCSS
- Kiegészítő szolgáltatások: rádió ellenőrzése, távoli monitorozás, vészhívás, rádió engedélyezése / letiltása
- Egy gombnyomásos funkciók (pl. szöveges üzenet, hanghívás, kiegészítő szolgáltatások)
- Szkennelés
- Automatikus "Roaming" több átjátszós IP rendszerben
- 40bit-es titkosítás, vagy opcionálisan akár AES128 és AES256
ATEX tanúsítvány
Minden robbanásveszélyes környezetben használt rádióknak meg kell felelnie az Európai Unió ATEX irányelveknek. A PD715 Ex megfelel a következő ATEX irányelveknek:
ATEX gáz elleni védelem: II 2 G Ex ib IIC T4
II - eszközcsoport (gázok, gőzök, köd és por)
2 - eszköz kategória, védelmi szint: nagyon magas
G - robbanásveszélyes atmoszféra (gáz, gőz, köd)
Ex - robbanás elleni védelem, ATEX és IECEx-tanúsítvány
ib - Belső biztonsági védelem, kimenő teljesítmény és felszíni hőmérséklet korlátozva
IIC - Robbanáscsoport (Acetilén, hidrogén)
T4 - hőmérsékleti osztály, maximálisan megengedett felületi hőmérséklet: 135 ˚C
ATEX por elleni védelem: II 2 D Ex ib IIIC T120°C
II - eszközcsoport (gázok, gőzök, köd és por)
2 - eszköz kategória, védelmi szint: nagyon magas
D- robbanásveszélyes atmoszféra (por)
Ex - robbanás elleni védelem, ATEX és IECEx-tanúsítvány
ib - Belső biztonsági védelem, kimenő teljesítmény és felszíni hőmérséklet korlátozva
IIIC- Robbanáscsoport IIIC (szénpor, fémpor)
T120 - hőmérsékleti osztály, maximálisan megengedett felületi hőmérséklet: 120 ˚C
ATEX védelem bányászati alkalmazásra: I M2 Ex ib I
I- eszközcsoport (bányászat)
M2 - eszköz kategória: metán és pormethane and dust, védelmi szint: nagyon magas
Ex - robbanás elleni védelem, ATEX és IECEx-tanúsítvány
ib - Belső biztonsági védelem, kimenő teljesítmény és felszíni hőmérséklet korlátozva
I - Robbanáscsoport I (metán)
Képgaléria
Specifikáció
A csomag tartalma
Általános adatok | |
Frekvencia tartomány | VHF: 136 - 174 MHz UHF: 400 - 470 MHz |
Támogatott működési módok |
DMR Tier III az ETSI TS 102 361-1/2/3/4 szabvány szerint |
Csatorna szám | 1024 |
Zónák száma | 64 (mindegyik akár 16 csatornával) |
Csatorna kiosztás (analóg) | 12.5 / 20 / 25 kHz |
Csatorna kiosztás (digitális) | 12.5 kHz |
Üzemi feszültség | 7.4 V (névleges) |
Szabvány akkumulátor | 2000 mAh (lítium-ion akkumulátor) |
Akkumulátor üzemidő (analóg) (5-5-90 működési ciklus, magas sugárzási teljesítmény, szabvány akkumulátor) | VHF: kb. 11 óra / 10 óra (GPS üzemmód) UHF: kb. 13.5 óra / 12 óra (GPS üzemmód) |
Akkumulátor üzemidő (digitális) (5-5-90 működési ciklus, magas sugárzási teljesítmény, szabvány akkumulátor) | VHF: kb. 13.5 óra / 12 óra (GPS üzemmód) UHF: kb. 15.5 óra / 14 óra (GPS üzemmód) |
Frekvencia stabilitás | ±1.5 ppm |
Antenna impedancia | 50 Ω |
Méretek (H × Sz × V) (szabvány akkumulátorral, antenna nélkül | 125 x 55 x 37 mm |
Súly (antennával és szabvány akkumulátorral) | 355 g |
LCD kijelző | 160 × 128 pixel, 65,536 szín, 4.57 cm, 4 soros |
Adó | |
Adóteljesítmény | VHF: 1 / 5 W UHF: 1 / 4 W |
Moduláció | 11 K0F3E 12.5 kHz 14 K0F3E 20 kHz 16 K0F3E 25 kHz |
4FSK digitális moduláció | 12.5 kHz (csak adat): 7K60FXD 12.5 kHz (adat és hang): 7K60FXW |
Interferáló jelek és harmónikusok | -36 dBm < 1 GHz -30 dBm > 1 GHz |
Löket korlát | ±2.5 kHz 12.5 kHz ±4.0 kHz 20 kHz ±5.0 kHz 25 kHz |
Elektronikus zajok | 40 dB 12.5 kHz 43 dB 20 kHz 45 dB 25 kHz |
Szomszéd csatorna szelektivitás | 60 dB 12.5 kHz 70 dB 20/25 kHz |
Audió érzékenység | +1 dB -3 dB |
Névleges torzítás | ≤ 3% |
Digitális vocoder típus | AMBE+2™ |
Vevő | |
Érzékenység (analóg) | 0.3 μV (12 dB SINAD) 0.22 μV (typical) (12 dB SINAD) 0.4 μV (20 dB SINAD) |
Érzékenység (digitális) | 0.3 μV / BER 5% |
Szomszéd csatorna szelektivitás TIA-603 ETSI | 60 dB 12,5 kHz / 70 dB 20 és 25 kHz 60 dB 12.5 kHz / 70 dB 20 és 25 kHz |
Intermoduláció TIA-603 ETSI | 70 dB 12.5/20/25 kHz 65 dB 12.5/20/25 kHz |
Zavaró válasz elutasítás TIA-603 ETSI | 70 dB 12,5/20/25 kHz 70 dB 12.5/20/25 kHz |
Elektronikus zajok | 40 dB 12.5 kHz 43 dB 20 kHz 45 dB 25 kHz |
Névleges audió teljesítmény | 0.5 W |
Névleges torzítás | ≤ 3 % |
Audió érzékenység | +1 dB -3 dB |
Csatornán kívüli sugárzás | < -57 dBm |
Fizikai ellenállóság | |
Működési hőmérséklet tartomány | -30 °C +60 °C |
Tárolási hőmérséklet tartomány | -40°C +85°C |
ESD | IEC 61000-4-2 (4 szint) ±8 kV (kontakt) ±15 kV (levegő) |
Por és víz elleni védelem | IP67 |
Ütés és rázkódás ellenállás | MIL-STD-810 C/D/E/F/G |
Relatív páratartalom | MIL-STD-810 C/D/E/F/G |
GPS (csak PD785G esetében) | |
Első pozíció meghatározás (TTFF) hideg indítás | < 1 perc |
Első pozíció meghatározás (TTFF) meleg indítás | < 10 másodperc |
Vízszintes pontosság | < 10 méter |
Minden technikai információt a gyárban határoztunk meg a vonatkozó előírásokkal összhangban. A változtatás jogát fenntartjuk a folyamatos fejlesztés alapján. | |
- PD715Ex rádió
- Standard UHF vagy VHF Antenna
- BL1807-Ex Li-ion akkumulátor (1800mAh)
- PS1044 Töltő adapter
- CH10A07 MCU GYorstöltő bölcső

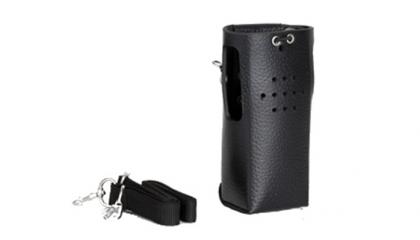

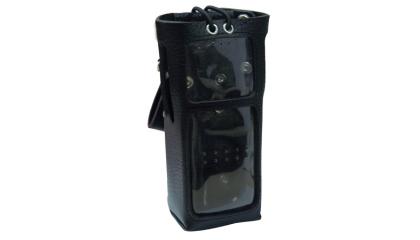

- RO04 Bőrszíj
- BC19 övcsipesz
