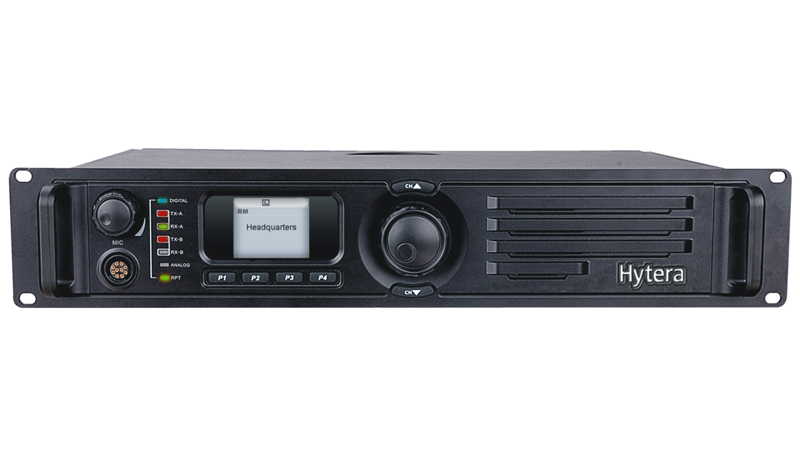

Hytera RD985 - DMR átjátszó kisméretű rádiós hálózatokhoz

Az RD985 digitális átjátszó egy hagyományos, több cellás DMR rádiós hálózat központi egysége, melyet az ETSI DMR szabványnak megfelelően fejlesztettek. Ergonómikus kialakítást, megbízhatóságot, kiváló minőségű kommunikációt és funkcionalitást biztosít.

Főbb tulajdonságok:

Duál üzemmód automatikus váltással

Az RD985 átjátszó analóg és digitális üzemmódban is képes működni és kompatibilis a jelenleg használatban lévő analóg rendszerekkel. Az eszköz képes automatikusan üzemmódot váltani, annak függvényében, hogy éppen analóg, vagy digitális jelről van-e szó, mellyel időt és pénzt is megtakaríthatunk, hisz nem szükséges frekvenciákat és csatornákat kézzel állítani.

100%-os hatékonyság

Az RD985 állandó teljesítményt (50 W) biztosít, így megfelel a magas követelményeknek, melyet a hagyományos digitális rádiós rendszerekkel szemben támasztanak.

Rugalmas telepítési lehetőségek

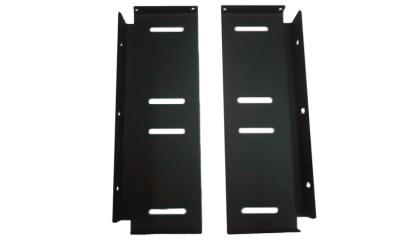

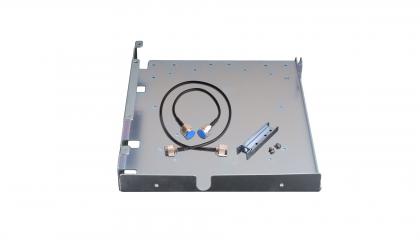

Opcionális telepítőkészletével az RD985-os beszerelhető egy 19"-os rack szekrénybe vagy egy munkaasztalra. Annak ellenére, hogy a készülék belsejében helyet alakítottak ki egy duplex szűrő számára, a készülék mégis kompakt maradt.

Frekvenciatartomány jobb kihasználása

TDMA-nak technológiának köszönhetően, hogy a hagyományos analóg rádiókhoz, vagy a digitális FDMA-t használó rendszerekhez képest kétszer annyi felhasználó használhatja ugyanazt a csatornát, így növelhetjük a szűkös erőforrásokat és csökkenthetjük a rendszer költségeit.

Biztonságos kommunikáció

Az RD985-ös átjátszó továbbfejlesztett digitális titkosítással biztonságos kommunikációt biztosít.

Nagy hűtőteljesítmény

Kialakításának köszönhetően kitűnő hőleadó képességgel rendelkezik, továbbá nagy teljesítményű integrált hűtőrendszerének üzembiztos működése a garancia a túlmelegedés ellen.

Átjátszó és/vagy alap módban való működés

Amennyiben az átjátszót analóg módban használjuk, választhatunk átjátszó, vagy alap mód között. Alap módban az átjátszó duplex adóvevőként is alkalmazható.

Nagy megbízhatóság

Miután az átjátszót katonai szabványoknak megfelelően tervezték, nagy megbízhatóságot és teljesítményt kínál. Független laboratóriumok tesztjei kimutatták, hogy akár 100 000 órán át üzemeltethető interferencia nélkül, ezért a legextrémebb körülmények között is helytáll.

Képgaléria

Specifikáció

A csomag tartalma

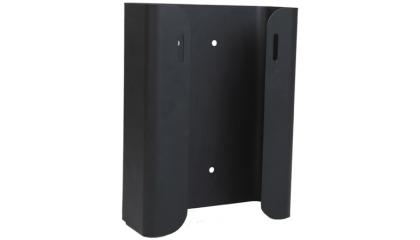

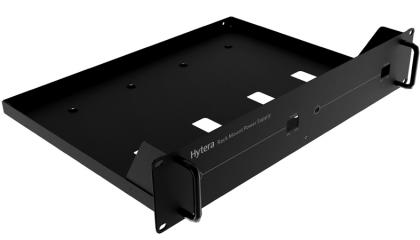

Tartozékok

Általános adatok
Frekvencia tartomány	VHF: 136 - 174 MHz UHF: 400 - 470 MHz
Támogatott működési módok	DMR Tier II Analóg DMR Tier II az ETSI TS 102 361-1/2/3 szabvány szerint
Csatorna szám	16
Zónák száma	1
Csatorna kiosztás (analóg)	12.5 / 20 / 25 kHz
Csatorna kiosztás (digitális)	12.5 kHz
Üzemi feszültség	13.6 ± 15% V_DC
Max. energiafogyasztás (készenléti)	≤ 0.8 A
Max. energiafogyasztás (átvitel)	≤ 11 A
Frekvencia stabilitás	±0.5 ppm
Antenna impedancia	50 Ω
Méretek (H × Sz × V)	88 x 483 x 366 mm
Súly	8.5 kg
LCD kijelző	220 x 176 pixel, 262.000 szín, 2.0 hüvelyk, 4 soros

Adó
Adóteljesítmény	5 – 50 W (állítható)
Moduláció	11K0F3E 12.5 kHz 14K0F3E 20 kHz 16K0F3E 25 kHz
4FSK digitális moduláció	12.5 kHz (csak adat): 7K60FXD 12.5 kHz (adat és hang): 7K60FXW
Interferáló jelek és harmónikusok	-36 dBm < 1 GHz -30 dBm > 1 GHz
Löket korlát	±2.5 kHz 12.5 kHz ±4.0 kHz 20 kHz ±5.0 kHz 25 kHz
Elektronikus zajok	40 dB 12.5 kHz 43 dB 20 kHz 45 dB 25 kHz
Szomszéd csatorna szelektivitás	60 dB 12.5 kHz 70 dB 20/25 kHz
Audió érzékenység	+1 dB -3 dB
Névleges torzítás	≤ 3 %
Digitális vocoder típus	AMBE++

Vevő
Érzékenység (analóg)	0.3 μV (12 dB SINAD) 0.22 μV (typical) (12 dB SINAD) 0.4 μV (20 dB SINAD)
Érzékenység (digitális)	0.3 μV / BER 5%
Szomszéd csatorna szelektivitás TIA-603 ETSI	65 dB 12.5 kHz / 75 dB 20 és 25 kHz 60 dB 12.5 kHz / 70 dB 20 és 25 kHz
Intermoduláció TIA-603 ETSI	75 dB 12.5/20/25 kHz 70 dB 12.5/20/25 kHz
Zavaró válasz elutasítás TIA-603 ETSI	80 dB 12.5/20/25 kHz 80 dB 12.5/20/25 kHz
Elektronikus zajok	40 dB 12.5 kHz 43 dB 20 kHz 45 dB 25 kHz
Névleges audió teljesítmény	0.5 W
Névleges torzítás	≤ 3 %
Audió érzékenység	+1 dB -3 dB
Csatornán kívüli sugárzás	< -57 dBm

Fizikai ellenállóság
Működési hőmérséklet tartomány	-30 °C +60 °C
Tárolási hőmérséklet tartomány	-40 °C +85 °C

Minden technikai információt a gyárban határoztunk meg a vonatkozó előírásokkal összhangban. A változtatás jogát fenntartjuk a folyamatos fejlesztés alapján.
