RD985

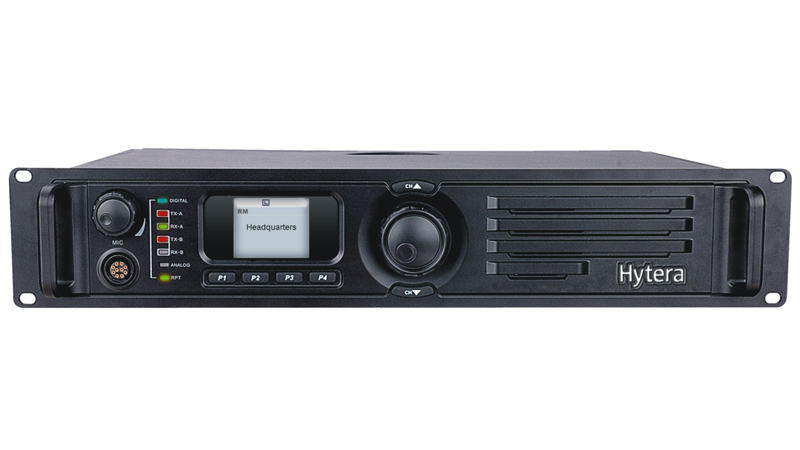

Hytera RD985 - átjátszó analóg rádiókhoz
Átjátszó kis méretű rádió hálózatokhoz.
Képgaléria
Specifikáció
A csomag tartalma
Általános adatok | |
Frekvencia tartomány | VHF: 136 - 174 MHz UHF: 400 - 470 MHz |
Támogatott működési módok |
|
Csatorna szám | 16 |
Zónák száma | 1 |
Csatorna kiosztás (analóg) | 12.5 / 20 / 25 kHz |
Csatorna kiosztás (digitális) | 12.5 kHz |
Üzemi feszültség | 13.6 ± 15% VDC |
Max. energiafogyasztás (készenléti) | ≤ 0.8 A |
Max. energiafogyasztás (átvitel) | ≤ 11 A |
Frekvencia stabilitás | ±0.5 ppm |
Antenna impedancia | 50 Ω |
Méretek (H × Sz × V) | 88 x 483 x 366 mm |
Súly | 8.5 kg |
LCD kijelző | 220 x 176 pixel, 262.000 szín, 2.0 hüvelyk, 4 soros |
Adó | |
Adóteljesítmény | 5 – 50 W (állítható) |
Moduláció | 11K0F3E 12.5 kHz 14K0F3E 20 kHz 16K0F3E 25 kHz |
4FSK digitális moduláció | 12.5 kHz (csak adat): 7K60FXD 12.5 kHz (adat és hang): 7K60FXW |
Interferáló jelek és harmónikusok | -36 dBm < 1 GHz -30 dBm > 1 GHz |
Löket korlát | ±2.5 kHz 12.5 kHz ±4.0 kHz 20 kHz ±5.0 kHz 25 kHz |
Elektronikus zajok | 40 dB 12.5 kHz 43 dB 20 kHz 45 dB 25 kHz |
Szomszéd csatorna szelektivitás | 60 dB 12.5 kHz 70 dB 20/25 kHz |
Audió érzékenység | +1 dB -3 dB |
Névleges torzítás | ≤ 3 % |
Digitális vocoder típus | AMBE++ |
Vevő | |
Érzékenység (analóg) | 0.3 μV (12 dB SINAD) 0.22 μV (typical) (12 dB SINAD) 0.4 μV (20 dB SINAD) |
Érzékenység (digitális) | 0.3 μV / BER 5% |
Szomszéd csatorna szelektivitás TIA-603 ETSI | 65 dB 12.5 kHz / 75 dB 20 és 25 kHz 60 dB 12.5 kHz / 70 dB 20 és 25 kHz |
Intermoduláció TIA-603 ETSI | 75 dB 12.5/20/25 kHz 70 dB 12.5/20/25 kHz |
Zavaró válasz elutasítás TIA-603 ETSI | 80 dB 12.5/20/25 kHz 80 dB 12.5/20/25 kHz |
Elektronikus zajok | 40 dB 12.5 kHz 43 dB 20 kHz 45 dB 25 kHz |
Névleges audió teljesítmény | 0.5 W |
Névleges torzítás | ≤ 3 % |
Audió érzékenység | +1 dB -3 dB |
Csatornán kívüli sugárzás | < -57 dBm |
Fizikai ellenállóság | |
Működési hőmérséklet tartomány | -30 °C +60 °C |
Tárolási hőmérséklet tartomány | -40 °C +85 °C |
Minden technikai információt a gyárban határoztunk meg a vonatkozó előírásokkal összhangban. A változtatás jogát fenntartjuk a folyamatos fejlesztés alapján.
- RD985 átjátszó

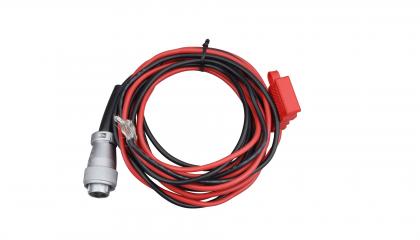

- Tápkábel, 12 VDC
- Használati utasítás
